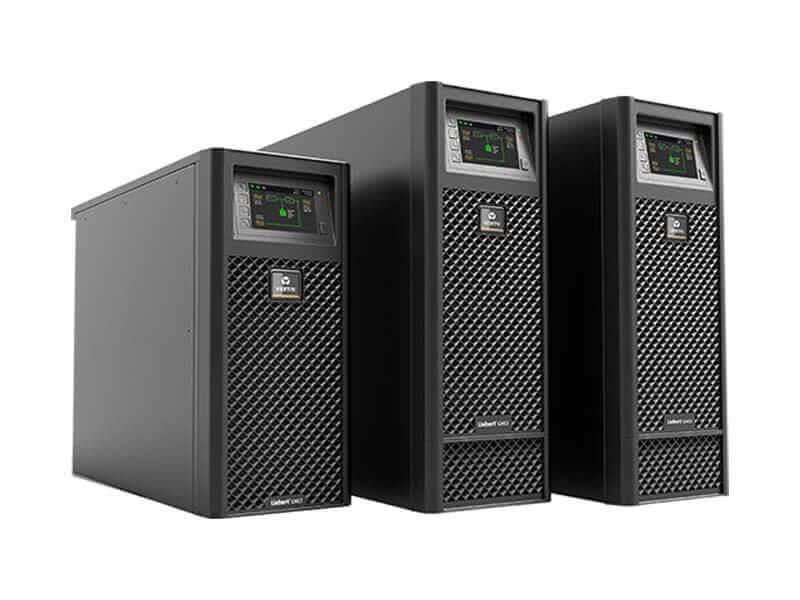

维谛GXE-15k00TL3102C00

产品描述：维谛GXE-15k00TL3102C00UPS（以下简称UPS）是维谛技术有限公司开发的智能化、在线式、正弦波塔式不间断电源系统，可为精密仪器设备提供可靠优质的交流电源。该设备适用于小型计算机中心、网络、通信系统、自动控制系统和精密仪器设备的交流供电。本章介绍UPS 的特点、机型配置、外观和部件、工作原理、UPS 状态及工作模式和产品规格。
在线订购

产品规格

1. 并机系统中各台UPS 的软件和硬件与单机UPS 完全一致，详细参数可通过后台软件设置（仅供维护人员使用）。并机系统各单机的参数设置要求一致。

2. 并机电缆形成闭环连接，为系统提供可靠性和冗余。智能并机逻辑为用户提供最大的灵活性，例如：可按任意顺序关闭或启动并机系统中的各单机；可实现正常模式和旁路模式之间的无缝切换，并且可自动恢复，即过载消除后，系统会自动恢复至原来的运行模式。

3. 可通过各单机LCD 查询并机系统的总负载量。

项目		规格
		6kVA	10kVA	15kVA/20kVA
输入	额定电压	220Vac/230Vac/240Vac（相）	220Vac/230Vac/240Vac（相） 380Vac/400Vac/415Vac（线）	380Vac/400Vac/415Vac（线）
	相电压范围	176Vac～288Vac 时，满载工作 100Vac～176Vac 时，线性递减 100Vac 时，半载工作
	额定频率	50Hz/60Hz
	频率范围	40Hz～70Hz
	功率因数	满载时，≥0.99；半载时，≥0.98；10kVA 三进单出模式下满载时≥0.95
输出	额定功率	5.4kW	9kW	13.5kW/18kW
	电压	220Vac/230Vac/240Vac（单相输出）		220Vac/230Vac/240Vac （单相输出） 380Vac/400Vac/415Vac （三相输出）
	频率同步范围	额定频率±3Hz。可设定范围：±0.5Hz ～±5Hz
	频率跟踪速率	0.5Hz/s。可设定范围：0.2/0.5/1Hz/s（单机），0.2Hz/s（并机）
	额定功率因数	0.9
	峰值因数	3：1
	电压失真度	＜2％（线性负载），＜5％（非线性负载）
	动态响应恢复时间	60ms	60ms	40ms
	过载能力	105％～125％，10min；125％～150％，1min；150%，200ms （环境温度：25℃）

产品介绍

项目			规格
			6kVA	10kVA	15kVA/20kVA
	旁路工作电压		上限：＋20％；可设定范围：＋10％、＋15％或＋20％下限：－40％；可设定范围：－10％、－20％、－30％或－40％
	市电工作效率		高达 95％	高达 95％	高达 95.5％
电池	类型		密封式免维护铅酸电池（12V/9Ah）
	电池节数		16 节、18 节、20 节；缺省：16 节		32 节、36 节、40 节；缺省：32 节
	额定电压		192Vdc～240Vdc	192Vdc～240Vdc	384Vdc～480Vdc
	充电电流		≤5A（长延时机型） ≤2A（标准机型）	≤8A（长延时机型） ≤4A（标准机型）	≤13A
转换时间	市电←→电池		0ms
	逆变←→旁路		同步切换：≤0ms 不同步切换（缺省）：≤20ms 或 40ms、60ms、80ms、100ms、200ms 可选
噪声			＜55dB（6kVA/10kVA），＜58dB（15kVA/20kVA）
面板显示方式			彩色LCD
安规			IEC/EN 62040-1
电磁兼容		传导辐射	IEC/EN 62040-2
		谐波电流干扰	IEC/EN 61000-3-12
浪涌保护			满足IEC/EN 61000-4-5，6kV 满足IEEE/ANSI C62.41，6kV
防护等级			IP20
环境条件		工作温度	0℃～50℃（50℃降额 0.7）
		储存温度	－40℃～＋70℃（不带电池）；－25℃～＋55℃（带电池）
		相对湿度	5％RH～95％RH，无凝露
		海拔高度	≤2000m；超过 2000m 时，参照IEC 62040-3:2011 降额使用
体积		宽×深×高（mm）	160400350	160500420	160530420
重量		净重（kg）	10.9	16.10	23.5
		毛重（kg）	13.9	19.4	25.2
